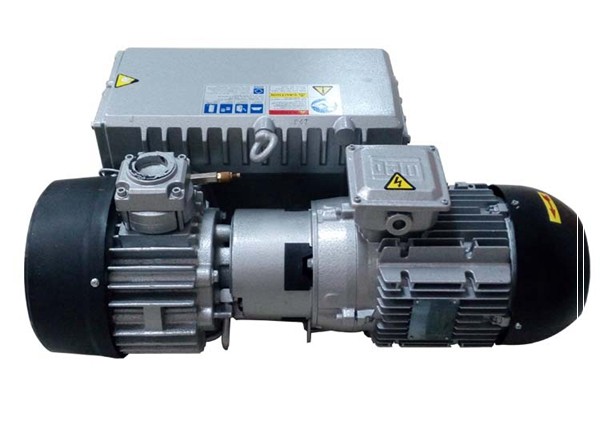

旋片真空泵是一种油封式机械真空泵。其工作压力范围为101325 ~ 1.33×10-2属于低真空泵。它可以单独使用，也可以作为其他高真空泵或超高真空泵的前置泵。它已广泛应用于冶金、机械、军工、电子、化工、轻工、石油和医药等生产和科研部门。 旋片泵可以泵出密封容器中的干燥气体，如果安装了空气压舱物，还可以泵出一定量的可冷凝气体。然而，它不适合泵出含有太多氧气、对金属有腐蚀性、与泵油发生化学反应以及含有微粒灰尘的气体。 旋片泵是真空技术中最基本的真空采集设备之一。旋转叶片泵大多是中小型泵。旋片泵包括单级旋转叶片泵(图1)和双级旋片泵。所谓两级旋片泵是将两个单级旋片泵串联在一起。通常分为两个阶段以获得更高的真空度。旋片泵的泵速与入口压力的关系规定如下：在入口压力为1333帕、1.33帕和1.33 10-1(帕)时，泵速值不得分别低于泵额定泵速的95%、50%和20%。 旋片泵主要由泵体、转子、旋转叶片、端盖、弹簧等组成。转子偏心安装在旋转叶片泵的腔内，转子的外圆与泵腔的内表面相切(两者之间有一个小间隙)，两个带弹簧的旋片安装在转子槽内。旋转时，旋转板的顶端通过离心力和弹簧张力与泵腔内壁保持接触，转子旋转带动旋转板沿泵腔内壁滑动。 4kw旋片真空泵由转子、泵室和两个端盖包围的月牙形空间被两个旋转板分成三部分：A、B和C。当转子沿箭头方向旋转时，与吸入口连通的空间A的体积逐渐增加，并处于吸入过程中。与排气口连通的空间C的体积逐渐减小并处于排气过程中。中央空间B的体积也逐渐减小并处于压缩过程中。由于空间A的体积逐渐增加(即，膨胀)，气体压力降低，并且泵入口外部的气体压力大于空间A中的压力，因此气体被吸入。当空间A与吸入口隔离时，即它转到空间B的位置时，气体开始被压缩，体积逐渐减小，最后它与排出口连通。当压缩气体超过排气压力时，排气门被压缩气体推开，气体穿过油箱中的油层...
