真空系统由真空容器，真空泵，真空阀，真空计，真空密封，冷凝器和管道组成。
一.真空系统的基本要求
(1)根据冻干材料的需要，应能达到一定的真空度和工作真空度。极限真空是在不泄漏系统的情况下可以实现的最低压力;工作真空是在某个过程中可以保持的真空。
（2）在尽可能多的条件下提高有效抽速，缩短抽水时间，降低冻干产品的成本。
（3）系统结构简单，牢固，易于操作，易于维护。

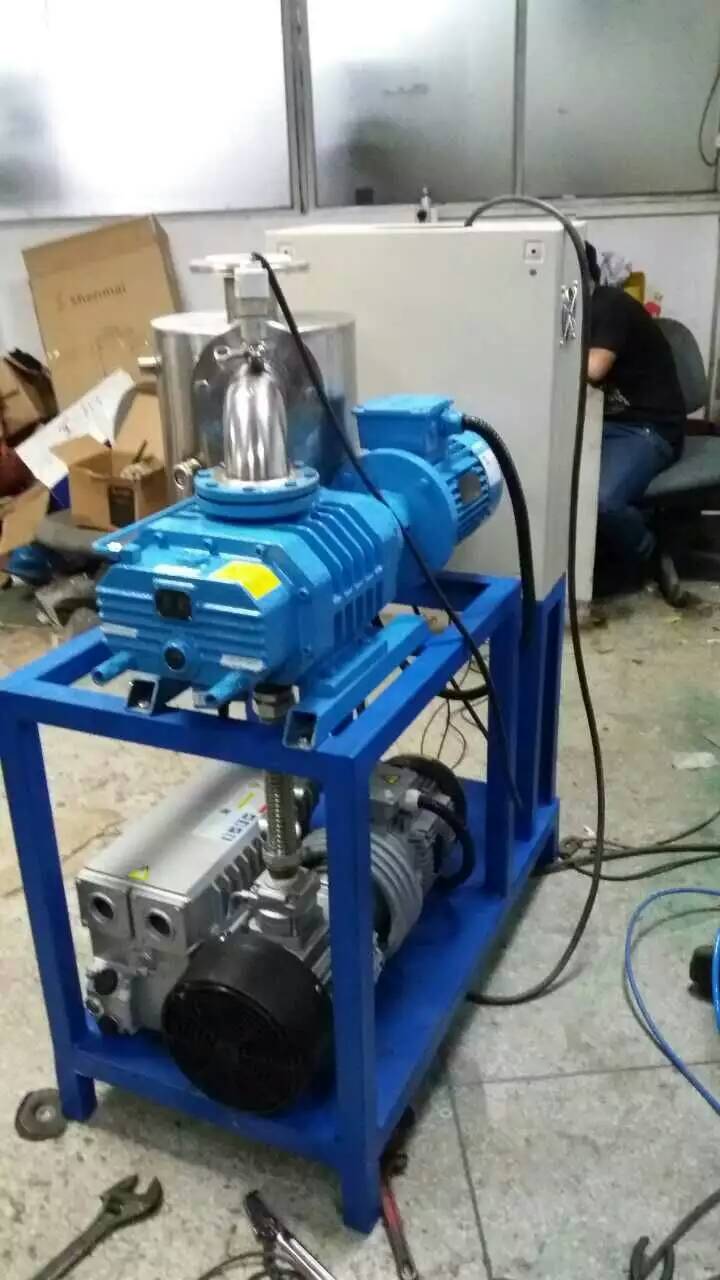

![真空系统]( "真空系统")
二.真空系统密封
有两种真空密封，一种是金属或陶瓷永久密封或玻璃和金属焊接;另一种是可拆卸的静密封和动态密封。静密封通过部件连接并在密封后保持静止;动态密封必须确保运动和密封。
可拆卸的真空密封，在组件接头法兰的中间必须有密封材料，通过压制，紧固来实现密封。可以根据真空度选择不同的密封材料。常用的密封材料有:橡胶，聚四氛乙烯，软金属铝，无氧铜等。
真空润滑脂用于在两个光滑表面之间进行真空密封和润滑。真空密封蜡用于填充真空系统中的小泄漏。真空密封分为真空泥和真空蜡。
三.干燥箱
干燥箱是真空系统的重要组成部分之一，其真空性能会影响整个冷冻机的性能。它既是真空室又是冻干材料的容器。
四.集水器
集水器是真空系统容器之一，其作用是从材料的升华中捕获水蒸气以保护真空泵。疏水阀也称为疏水阀，冷凝器和冷阱。

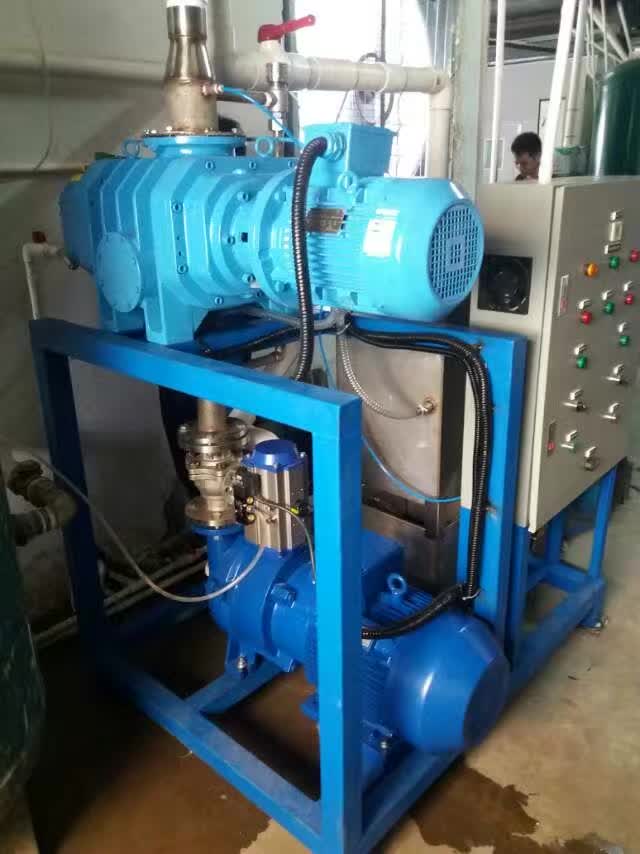

![真空机组]( "真空机组")
五.真空管和真空阀
在干燥箱和捕水器，捕水器和真空泵之间有真空管，并且提供真空阀以控制打开和关闭，流量最小等。
根据阀门的工作强度，真空阀可分为低真空阀，高真空阀和超高真空阀。因此，真空阀的选择主要取决于其使用和使用条件，其型号尺寸，它取决于管道的直径。
六.真空测量
真空通常以压力表示。因此，真空锥体归因于真空环境中的压力测量。真空测量是真空技术中同样重要且密切相关的部分。传统的真空测量方法是直接测量压力。例如，U形管真空计（例如麦氏真空计）用于测量I真空。它仍然适用，但它不适用于含有可冷凝气体分子的环境和自动控制系统。真空度基本上是分子密度小的人数少，气体分子的密度有其自身的物理性质，如导热和传导，根据这些特性设计了多种真空计。
冷冻干燥真空系统中气体压力范围一般105-1Pa，但常常含有水蒸气、油蒸气等可凝性气体，常常伴随着温度变化和设备内各处温度不均匀，在某些工艺过程中还存在非稳态的气体定向流动。因此在选择真空计和测量时应注意实际的工艺条件及其对测量值的影响。
适合冷冻干燥工艺应用的真空计有麦氏真空计、薄膜真空计、电阻真空计、电离真空计等。
